Pour comprendre le fonctionnement et les composants d’un transformateur de puissance, vous devez comprendre ses connexions et son câblage électriques complexes. Comment les transformateurs de puissance transmettent-ils le courant et la tension aux charges électriques de manière sûre et fiable ?
C'est grâce à des connexions électriques et de câblage uniques. Ce guide peut vous aider avec tout ce que vous devez savoir sur le câblage du transformateur de puissance.
Qu'est-ce qu'un transformateur de tension électrique ?-source : LTEC
Un transformateur de puissancese compose d'une ou plusieurs bobines. C'est un composant passif qui transfère le courant électrique d'un circuit à un autre. En faisant varier le courant dans l'une des bobines, le courant génère un flux magnétique variable dans le noyau du transformateur.
Cet appareil, qui transfère l'énergie électrique entre deux circuits sans nécessiter de connexion métallique, est appelé transformateur de puissance. Il modifie non seulement le niveau de tension du courant alternatif (AC), mais traite également divers signaux au sein du circuit.
Il existe plusieurs termes associés aux transformateurs de puissance, notamment :
Câblage du transformateur de puissance
Câblage du transformateur de puissance-source : électronique-tutoriels
Le câblage du transformateur de puissance fait référence à la connexion entre une extrémité et le générateur d’une centrale électrique, et l’autre extrémité et la charge.
Entrée et sortie
Source d'entrée et de sortie : matsusada
Un transformateur a des bornes d'entrée et de sortie. La borne d'entrée est connectée à la source d'alimentation, tandis que la borne de sortie est connectée à la charge. La borne d'entrée d'un transformateur est l'enroulement primaire, tandis que la borne de sortie est l'enroulement secondaire.
Câblage de transformateur monophasé-et triphasé-
Câblage de transformateur monophasé-et triphasé-provenant-source : ucarecdn
Les transformateurs sont conçus pour le câblage monophasé-et triphasé-. Le câblage monophasé-signifie que le transformateur n'accepte qu'une seule phase d'alimentation et la fournit à une charge monophasée-.
Le câblage triphasé-signifie que le transformateur peut gérer trois phases d'alimentation et accepter trois entrées différentes pour alimenter trois charges différentes. Sa sortie est également constituée de trois conducteurs différents.
Marquage des bornes et code couleur
Marquage du terminal et code couleur-source : nassaunnationalcable
Pour faciliter une communication cohérente entre les différents services d'un même fabricant ou entre différents fabricants, les transformateurs sont marqués de bornes pour différentes connexions et d'un code couleur-. Différents pays et fabricants utilisent des codes de couleur spécifiques pour distinguer les différents emplacements et bornes du transformateur.
Emplacement de connexion
Emplacement de connexion-source : allaboutcircuits
Les bornes d'entrée d'un transformateur de puissance typique sont appelées H1 et H2. Ce sont les bornes de l'enroulement primaire et peuvent recevoir une entrée en direct. Les bornes de sortie sont appelées X1 et X2. Ils sont situés sur l'enroulement secondaire du transformateur.
Une mauvaise connexion ou des erreurs lors de la conception, de la fabrication et de l'installation des transformateurs de puissance peuvent entraîner une perte de puissance, des fluctuations de tension et une durée de vie réduite de l'équipement. Des méthodes de connexion appropriées peuvent éviter ces problèmes. Les méthodes appropriées de connexion du transformateur comprennent :
Méthodes de câblage de transformateur monophasé-
Méthodes de câblage de transformateur monophasé-source : technologie électrique
Un transformateur monophasé-se compose d'un conducteur de phase et d'un conducteur neutre. Le conducteur neutre se connecte principalement à la ligne neutre commune. Du côté de l'alimentation, deux enroulements d'un transformateur monophasé sont mis à la terre, tandis que de l'autre côté, un seul enroulement est mis à la terre, avec un enroulement connecté à la charge.
- Mène de chaque côté
Les fils de chaque côté facilitent la circulation de la tension dans le circuit, protégeant ainsi les enroulements.
- Connexion en série à double enroulement
Dans les situations de tension et de courant élevés, une connexion en série à double enroulement peut connecter la charge et l'alimentation en série, augmentant ainsi la tension de sortie et réduisant le courant d'entrée.
Un transformateur triphasé-se compose de trois conducteurs, dont l'un est le conducteur neutre. Cette méthode de connexion peut gérer plus efficacement des charges plus élevées. Il est généralement connecté en configuration triangle ou étoile.
Connexion Delta
Delta Connection-source : maddox
Un transformateur de puissance avec une connexion en triangle a chaque extrémité d'enroulement connectée à l'autre, formant une boucle triangulaire fermée.
Connexion en étoile
Wye Connection-source : maddox
Chaque extrémité de la bobine est reliée à un point central commun. Cela permet une distribution efficace de l’énergie sur de longues distances tout en minimisant les pertes de puissance.
Les transformateurs de puissance se composent généralement d’une ou plusieurs armoires, sont grands et pèsent des centaines de livres. Par conséquent, toute opération peut entraîner des accidents graves, voire des dommages environnementaux. Pendant le processus de câblage, plusieurs consignes de sécurité doivent être respectées, notamment :
Équipement de protection
Équipement de protection-source : alimentation et câbles
Les travailleurs doivent préparer et porter un équipement de protection individuelle (EPI), notamment des lunettes et des gants. Les outils de câblage doivent être correctement isolés pour éviter tout court-circuit électrique susceptible de blesser les travailleurs.
Coupez l'alimentation
Coupez l'alimentation-source : safetysign
Avant de connecter le transformateur, assurez-vous que l’alimentation est coupée et qu’elle ne génère pas d’électricité. Ne réalisez aucun branchement électrique. Pendant le processus de câblage, assurez-vous qu’aucune connexion électrique n’est établie et que les charges électriques ne fonctionnent pas.
Conformité aux réglementations internationales
Avant de connecter un transformateur de puissance, vérifiez que le schéma de câblage est clair, sûr et conforme aux normes internationales et aux réglementations légales.
Outils appropriés
Avant de connecter le transformateur, assurez-vous que des outils de connexion approuvés, efficaces et fiables sont utilisés pour garantir l'absence de danger pour l'opérateur.
Maintenant que nous connaissons les mesures de protection et de sécurité, voyons comment connecter des transformateurs de puissance monophasés-et triphasés-. Les étapes comprennent :
Identification du type de transformateur de puissance
Identification du type de transformateur de puissance-source : Maddox
Avant de procéder au branchement, assurez-vous d'identifier clairement le type de transformateur de puissance : monophasé-ou triphasé-, et comprenez s'il s'agit d'un transformateur élévateur-montant ou-abaisseur. Les transformateurs sont également classés comme étant de type sec-ou immergé dans l'huile-. Les procédures varient selon le type de transformateur.
Configuration du pré-câblage
Avant le câblage, examinez attentivement votre site. Déterminez si le transformateur est installé correctement et en toute sécurité et s'il y a suffisamment d'espace pour l'accueillir.
Identification des marquages du transformateur
Identification des marquages des transformateurs-source : daelimtransformer
Les marquages du transformateur incluent H1 et H2, ainsi que X1 et X2. Ceux-ci indiquent respectivement les bornes d’entrée et de sortie.
Couper l'alimentation
Couper l'alimentation-source : thespruce
Coupez toujours l'alimentation avant de connecter quoi que ce soit, en vous assurant que toute l'alimentation est coupée et qu'aucune alimentation n'est présente dans le circuit.
Câblage du transformateur
Câblage de transformateur-source : alimentation monolithique
Connectez le transformateur selon la séquence désignée :
- Tout d'abord : connectez la ligne monophasée-aux bornes d'entrée H1 et H2.
- Deuxièmement : connectez le transformateur au fil de terre, généralement marqué G ou GND. Étape 3 : Connectez les bornes de sortie du transformateur aux fils de charge électrique, X1 ou X2.
- Lors de ces connexions, tenez compte de la polarité des fils monophasés-du transformateur. Cette polarité fait référence à la direction de la tension aux bornes des enroulements du transformateur.
Comment câbler un transformateur de 480 V à 120 V-source : electriciantalk
- Le câblage d'un transformateur de 480 volts à un système de 120 volts est un processus simple.
- Tout d’abord, étiquetez les bornes d’entrée du transformateur H1 et H2.
- Ensuite, prenez deux fils de la centrale électrique de 480 volts et connectez-en un à la borne H1 et l'autre à la borne H2.
- Connectez également la sortie du transformateur à une charge électrique de 120 volts. Connectez les deux fils de la charge électrique aux bornes de sortie X1 et X2 du transformateur.
Comment câbler un transformateur de 480 V à 240 V-source : electriciantalk
- Prenez les deux fils de la centrale électrique de 480 volts et connectez-les aux bornes H1 et H2 du transformateur.
- De plus, connectez la sortie du transformateur à une charge électrique de 240 volts, puis connectez les deux fils de la charge aux bornes de sortie X1 et X2 du transformateur de tension, respectivement.
Les transformateurs de puissance triphasés-peuvent être connectés dans des configurations en triangle ou en étoile. Dans un transformateur connecté en triangle-, chaque extrémité de bobine est connectée à un point central commun, formant un triangle fermé. Dans un transformateur connecté en étoile-, chaque extrémité de bobine est connectée à un point central commun.
Quel est le câblage du transformateur en configuration Delta ? -source : portail d'ingénierie électrique--
Une configuration de transformateur triangle n'a pas de point neutre ni de ligne neutre. Cette connexion de transformateur convient aux applications triphasées-puissance élevée-, telles que les moteurs industriels et les grosses machines. Les étapes pour une connexion delta sont les suivantes :
- Premièrement, un transformateur de puissance triphasé -a deux bornes pour chaque tension de phase, avec trois enroulements et six bornes. Du côté haute -tension, il y a trois phases : A, B et C. La phase A se compose des bornes H1 et H2, la phase B se compose des bornes H3 et H4 et la phase C se compose des bornes H5 et H6. Du côté basse tension -, X1 et X2 comprennent la phase A, X3 et X4 comprennent la phase B et X5 et X6 comprennent la phase C.
- Deuxièmement, vous devez connecter H2 à H3, H4 à H5 et H6 à H1.
- Ensuite, vous devez connecter la ligne 1 à H1, la ligne 2 à H3 et la ligne 3 à H5, formant un circuit triangle.
- Ensuite, connectez la phase A à la borne X1, la phase B à la borne X3 et la phase C à la borne X5. Connectez-vous pour former un circuit triangle.

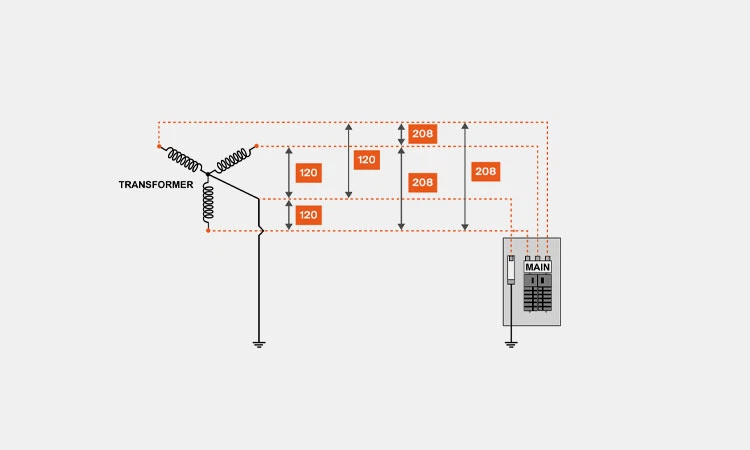

Quel est le câblage du transformateur dans la configuration en étoile ? -source : maddox
Un transformateur de puissance triphasé-connecté en étoile-comprend un point neutre et un conducteur neutre. C'est-à-dire qu'une extrémité du transformateur est connectée au point neutre commun et l'autre extrémité de l'enroulement est connectée au conducteur de ligne. Les étapes spécifiques sont les suivantes :
- Premièrement, un transformateur de puissance triphasé -a deux bornes pour chaque tension de phase, avec trois enroulements, ce qui donne un total de six bornes. Du côté haute -tension, il y a trois phases : A, B et C. La phase A comprend les bornes H1 et H2, la phase B comprend les bornes H3 et H4 et la phase C comprend les bornes H5 et H6. Le côté basse tension-comprend la phase A de X1 et X2, la phase B de X3 et X4 et la phase C de X5 et X6.
- Deuxièmement, vous devez connecter une extrémité de chaque enroulement ensemble. Connectez une extrémité de H2, H4 et H6 à un point commun, formant une forme en Y. Ce point est le point commun ou point neutre.
- Vous pouvez ensuite connecter les extrémités restantes des trois enroulements à l'alimentation entrante : H1 à la ligne 1, H3 à la ligne 2 et H5 à la ligne 3.
- Enfin, pour l'enroulement secondaire, vous pouvez relier X2 à X4 et X6, qui deviendront le point neutre. Connectez la phase A à la borne X1, la phase B à la borne X3 et la phase C à la borne X5.
Quels sont les conseils de dépannage pour le câblage du transformateur ? -source : wavex
Si un défaut de câblage se produit, comment devez-vous le résoudre ? Tu peux:
Vérifiez les connexions de base
Si la puissance de sortie du transformateur est insuffisante, vérifiez les connexions de base. Deuxièmement, un fusible grillé ou des fils desserrés peuvent en être la cause. Assurez-vous que tous les câbles d’entrée et de sortie du transformateur sont correctement connectés et vérifiez que la tension du système est normale.
Surchauffe
La surchauffe peut provoquer un bourdonnement, restreindre le flux d'air et réduire la charge du système. Vérifiez ensuite que les boulons sont serrés et que le câblage est correctement mis à la terre.
Erreurs de câblage
Les erreurs de câblage peuvent facilement provoquer une panne du transformateur. Si vous sentez une odeur de brûlé ou si l'intérieur de l'appareil change de couleur, cela indique un dommage interne au transformateur. Assurez-vous que la tension d'entrée du transformateur est cohérente avec la tension nominale, que la configuration et la polarité du câblage sont correctes et que la taille de fil appropriée est utilisée pour la charge.
L'installation d'un transformateur sur-site est complexe et des précautions de sécurité sont nécessaires lors de la première-installation. Voici les étapes de câblage et d’installation d’un transformateur :
Côté primaire
Source principale- : énergie monolithique
Le côté primaire est le côté entrée du transformateur. Vous devez connecter le côté principal à l'alimentation.
Côté secondaire
Source secondaire- : électronique
Le côté secondaire est le côté sortie du transformateur. Il est responsable de la transmission de la puissance à la charge, c'est-à-dire aux équipements qui y sont connectés.
Fil de terre
Fil de terre-provenant : contrôle
Le fil de terre est un fil de sécurité. Il s'agit d'une connexion volontairement mise à la terre au transformateur. Cela garantit qu'en cas de court-circuit, le courant de défaut ne circulera pas à travers toute personne entrant en contact avec un équipement électrique dangereux ou le boîtier de distribution.
La méthode de câblage de votre transformateur est cruciale. Un câblage approprié du transformateur évite non seulement les pannes du système, mais a également un impact sur les performances et la durée de vie du transformateur. Après avoir lu ce guide, si vous avez besoin d'une assistance professionnelle pour faire les bons choix, minimiser les risques opérationnels et obtenir la distribution d'énergie la plus stable, contactez-nous maintenant !
