Un réacteur en ligne est un dispositif électromagnétique spécialement conçu pour limiter le taux de réduction de courant . est généralement divisé en réacteurs en ligne et les réacteurs de charge . Les réacteurs de ligne sont des réacteurs d'entrée, et les réacteurs de charge sont des réacteurs de sortie .
Lorsque vous êtes responsable de la sélection et de l'installation des réacteurs de ligne, vous devez considérer pleinement les avantages et les inconvénients de l'installation de ce matériel, et vous avez besoin de conseils professionnels . Cet article peut vous fournir des conseils sur la sélection et l'installation de réacteurs line .
1. Qu'est-ce qu'un réacteur en ligne?
2. Qu'est-ce que l'impédance?
3. Quels sont les avantages du réacteur en ligne?
4. Quels sont les types de réacteurs de ligne?
5. Quelles sont les applications du réacteur Line?
6. Comment fonctionne le réacteur de ligne?
7. Quelles sont les cotes d'impédance des réacteurs de ligne?
8. Quelles sont les considérations avant de sélectionner le réacteur de droite?
9. Quels sont les réacteurs de charge?
10. Quels sont les avantages des réacteurs de charge?
Qu'est-ce qu'un réacteur de ligne provenant du réacteur: ltec
Un réacteur de ligne est également appelé inducteur de ligne . Il s'agit d'un dispositif électromagnétique composé d'un noyau en acier enveloppé d'une bobine de cuivre . La bobine crée un champ magnétique qui, lorsque le courant circule, limite le taux d'élevage actuel, réduit les harmoniques et protège l'équipement électrique .}
Deux types de réacteurs en ligne sont couramment utilisés avec les convertisseurs de fréquence: les réacteurs AC et les réacteurs CC .
Lorsque le réacteur est installé entre le système d'alimentation et le convertisseur de fréquence, il est appelé réacteur de ligne AC . lorsqu'un réacteur DC est inséré dans le lien CC du lecteur, il est appelé réacteur DC .
Les réacteurs AC et CC agissent comme des limiteurs de courant harmoniques . Lorsqu'un réacteur AC est installé entre le convertisseur de fréquence et l'alimentation, il peut limiter l'impact des surtensions du système électrique et des fluctuations sur l'équipement, protéger plus d'équipement, empêcher le déclenchement de survoltage, améliorer la fiabilité et la durée de vie des services du convertisseur de fréquence, améliorer le facteur d'électricité global et réduire les faux talonnages {1}
Qu'est-ce que l'impédance: électrique4u
La résistance fait référence à la combinaison de la tension dans le système et le courant de ligne circulant à travers le réacteur . Il est principalement mesuré en ohms et est généralement exprimé en pourcentage . le niveau d'impédance pour chaque ligne de réacteur de ligne est généralement exprimé en pourcentage. le courant courant à travers le réact Système . Si un réacteur a une cote d'impédance de 3% ou 5%, cela signifie que lorsque le courant passe par le réacteur, le réacteur impose une impédance de 3% ou 5% .
L'utilisation des réacteurs de ligne peut améliorer la qualité d'alimentation du système d'alimentation et protéger les équipements électriques en même temps . Il est largement utilisé dans divers onduleurs et systèmes de contrôle moteur . Ses principaux avantages sont les suivants:
Prolonger la durée de vie de l'équipement
Les réacteurs de ligne peuvent protéger l'onduleur des harmoniques et des surtensions nocives, tout en absorbant les pointes de tension et les courants de surtension . Cela empêche l'onduleur d'être perturbé et prolonge la durée de vie de l'onduleur . et prolonge la durée de vie de l'onduleur .
Réduire la distorsion harmonique
Réduire la distorsion harmonique provenant de la distorsion: Hioki
Les réacteurs de ligne peuvent filtrer les harmoniques, améliorant ainsi la qualité d'énergie du système d'alimentation global . Cela peut empêcher un équipement sensible de trébucher accidentellement après une chaleur élevée ou une haute tension .
Empêcher de faux déclenchement
Empêcher de faux trébuchements: Researchgate
Lorsque la tension du système d'alimentation est déséquilibrée ou transitoire, elle provoquera un faux déclenchement et le réacteur de ligne peut stabiliser le niveau de tension, aidant l'ensemble à fonctionner en douceur et éviter les faux trébuchements .
Améliorer le facteur de puissance et l'efficacité
Améliorer le facteur de puissance et l'efficacité: GoogleSerContent
En réduisant le courant de pointe de l'entraînement, le réacteur de ligne peut améliorer le facteur de puissance du système de circuit, améliorant ainsi l'efficacité de l'utilisation de l'énergie et réduisant les coûts d'électricité .
Protéger les moteurs dans les câbles longue distance
Protéger les moteurs dans les câbles à longue distance: les services MB-Drive
Lorsque le lecteur est loin du moteur, les pointes de tension et les ondes réfléchies apparaîtront dans l'ensemble des réacteurs du système . peuvent minimiser ce risque, garantissant ainsi la stabilité de l'utilisation du moteur à longue distance .
RéacteursJouez un rôle important dans les systèmes d'alimentation dans toutes les industries . Les réacteurs de ligne peuvent être divisés en deux types selon la méthode de connexion:
Réacteurs de shunt
SHUNT RÉACTEURS-FOURCED: Hilkar
Shunt reactors refer to reactors connected in parallel with other equipment in the system. The reactive power variation of the reactor can be achieved by phase-controlled thyristors or by DC magnetization of the core. Its main purpose is to compensate for the capacitive current component and absorb the reactive power generated by the system. In power station Les systèmes, les réacteurs de shunt sont généralement connectés entre la ligne et le sol, de sorte que la puissance réactive qu'ils absorbent est fixe et variable . en fonction de la configuration du système d'alimentation, elle peut être monophasée ou triphasée .

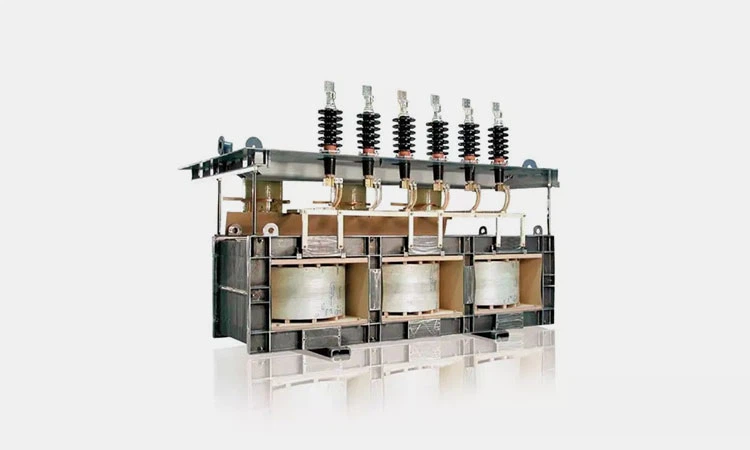

Réacteurs de la série
Réacteurs de la série-source: Hitachienergy
Les réacteurs en séries se réfèrent aux réacteurs connectés en série avec d'autres équipements de l'ensemble du système . Cette méthode de connexion peut réduire la contrainte lors d'un défaut court-circuit triphasé et minimiser l'impact du défaut de court-circuit sur d'autres parties du système . Les réacteurs sont généralement connectés entre le point neutre et le sol . Par conséquent, il est également appelé un point neutre et le terrain ., donc, il est également également appelé un point neutre et le terrain ., donc, il est également également appelé un point neutre et le terrain réacteur . Cette méthode d'installation peut minimiser l'impact du courant de court-circuit sur le système .
Du point de vue de la mise à la terre limitante et point neutre, les réacteurs peuvent être divisés en: réacteurs d'amortissement, réacteurs réglés, transformateurs de mise à la terre, réacteurs d'extinction d'arc et réacteurs de lissage, etc. .
Du point de vue de la structure de l'équipement, les réacteurs de ligne peuvent être divisés en:
Réacteurs aériens
Réacteurs à oreilles d'air: Groupe de tranchées
Les réacteurs aériens se réfèrent aux réacteurs avec des noyaux d'espace .
Sur la base de la méthode d'installation, les réacteurs de ligne peuvent être divisés en réacteurs intérieurs et réacteurs extérieurs, etc. .
Les réacteurs de ligne peuvent être utilisés dans plusieurs systèmes d'alimentation:
Onduleur
Onduleur de l'onduleur: prismique
L'application la plus courante de réacteurs en ligne est l'onduleur . en l'installant dans l'onduleur, il peut protéger l'onduleur des interférences dans la ligne actuelle et éviter que le moteur soit affecté par des pics de tension haute fréquence, qui peuvent provoquer l'onduleur à trébucher ou le moteur à surchauffer . Systèmes répandus des systèmes inverse Compresseurs .
Câbles longs entre l'onduleur et le moteur
Câbles longs entre onduleur et sur le moteur: utile
Si la distance entre l'onduleur et le moteur dépasse 30 m, la réflexion de la tension de sortie et la distorsion de la forme d'onde peuvent endommager le moteur . afin de réduire ces lignes d'onde réfléchies, les réacteurs peuvent assurer le fonctionnement lisse du moteur .
Environnement harmoniquement sensible
Environnement sensible à l'environnement harmonique: monolithique
L'environnement sensible harmonique comprend des disques, des équipements électroniques sensibles . les harmoniques peuvent provoquer une surchauffe entière du système d'alimentation, provoquer une interférence du signal, et même provoquer une défaillance de l'équipement . Par conséquent, les réacteurs de ligne aident à réduire la distorsion harmonique totale, améliorant ainsi la qualité globale de l'énergie .
Systèmes d'énergie renouvelable
Systèmes d'énergie renouvelable provenant: ImpactClimate
Divers systèmes d'énergie renouvelable, y compris les onduleurs solaires, les éoliennes et d'autres systèmes de stockage d'énergie de la batterie, peuvent utiliser des réacteurs de ligne pour aider à lisser la puissance de sortie, à stabiliser la conversion CC et AC, et protéger divers appareils électroniques de puissance du bruit de grille .
Panneaux de commande industriels et équipement OEM
Panneaux de commande industriels et équipement OEM alimenté: UL
Les réacteurs de ligne sont désormais inclus dans de nombreux systèmes de puissance et de contrôle pour respecter la conformité EMC et protéger les commutateurs de divers équipements .
Les réacteurs de ligne peuvent également être utilisés dans d'autres industries, notamment les lecteurs moteurs, la qualité de l'énergie, l'automobile, l'automatisation industrielle, la construction et les infrastructures, etc. .
Le réacteur de ligne est un terme général pour les inductances et les réacteurs . Son mode de travail principal est:
Comment les réacteurs de ligne fonctionnent-ails: galcotv
- Lorsque le conducteur dans le système d'alimentation est sous tension, il générera un champ magnétique dans un certain espace ., tous les conducteurs de transport en courant sont inductifs .
- Cependant, l'inductance générée par un long conducteur droit est petite, donc le champ magnétique généré n'est pas fort .
- Le réacteur de ligne est un réacteur à ligne creuse en solénoïde de la plaie . Cela peut produire une inductance plus grande ., une telle bobine est également appelée réacteur de ligne de noyau de fer . et l'impédance et la réactance .}
- Lorsque le courant passe, le réacteur peut compenser l'influence de la capacité distribuée de la ligne longue, limitant ainsi le courant harmonique de sortie et augmentant l'impédance de haute fréquence de sortie, protégeant ainsi l'équipement électrique .
Les réacteurs de ligne sont généralement disponibles en deux cotes d'impédance, 3% ou 5%:
Quelles sont les notes d'impédance du réacteur liné
L'impédance de 3% signifie qu'elle peut absorber les pointes de ligne de puissance et les abus du courant moteur et empêcher le déclenchement des disques ou des disjoncteurs .
L'impédance de 5% signifie qu'elle convient pour réduire les courants et les fréquences harmoniques, réduisant ainsi la température de fonctionnement du moteur et le bruit .
Pour assurer un fonctionnement sûr et efficace de votre système de circuits, vous devez considérer les facteurs suivants pour sélectionner le réacteur linéaire qui vous convient:
Confirmez la tension et le courant nominal de votre système de circuit
Confirmez la tension et le courant nominal de votre circuit provenant du système: SAMTEC
Le réacteur de ligne doit atteindre la valeur nominale de 480V, 30A pour fonctionner en toute sécurité sous charge, et doit avoir des fonctions de filtrage et de lissage de la tension plus fortes dans un environnement à haut harmonique . après avoir confirmé la tension et le courant nominal de votre système, plus l'impédance est élevée, plus l'effet de protection est meilleur du réacteur .
Choisissez le réacteur d'entrée ou le réacteur de sortie
Choisissez le réacteur d'entrée ou le réacteur de sortie-source: Emheater
L'emplacement d'installation et les fonctions fournies par le réacteur d'entrée et le réacteur de sortie sont différentes . Le réacteur d'entrée est généralement installé avant l'onduleur . Sa fonction principale est de protéger l'onduleur de l'influence de la tension de la grille et de la distorsion harmonique . Le réacteur de sortie est l'installé entre l'invertisse Pour protéger le moteur de l'influence des câbles longs .
Vérifiez l'environnement d'installation
Vérifiez l'environnement d'installation sur le plan de l'environnement: Hitachienergy
Vous devez vérifier et évaluer soigneusement si votre environnement d'installation convient à l'installation des réacteurs de ligne . Cela inclut la méthode d'installation, le type d'armoire et la méthode de refroidissement . Votre armoire à l'épreuve de la poussière ou à l'épreuve d'humidité répond-elle aux normes? L'environnement d'installation a-t-il suffisamment de flux d'air ou de refroidissement à l'air forcé?
Vérifiez la conformité du réacteur linéaire et si elle a une certification de conformité
Généralement, les réacteurs de haute qualité ont des normes CE et des normes ROHS .
Exigences personnalisées
Si votre système n'est pas standard et que l'espace de l'armoire est petit, vous devez considérer les exigences de personnalisation spéciales ., celles-ci incluent des cotes de tension et de courant personnalisées et une conception compacte d'empreinte, ainsi que des capteurs thermiques intégrés et des fonctions de protection ., ainsi que des capteurs thermiques intégrés et des fonctions de protection ., ainsi que
Quelles sont les réacteurs de chargement: StrikinglyCDN
Le réacteur de charge est également appelé le réacteur de sortie. Il est principalement installé entre l'onduleur et le moteur pour protéger le moteur. Il augmente l'inductance de la charge et réduit l'impact des ondes réfléchies.
Les principaux avantages des réacteurs de charge comprennent:
Réduire les effets des vagues réfléchies
Réduire les effets des vagues réfléchies par des vagues: cryptée
Des fils longs sont nécessaires entre le lecteur et le moteur pour protéger le moteur . Les réacteurs de charge sont plus utiles lorsque votre câblage de moteur est supérieur à 100 pieds .
Augmenter l'inductance de la charge
Augmenter l'inductance de charge alimentée: The EngineeringMindset
Les réacteurs de charge aident à restaurer l'inductance de charge à un niveau que le lecteur peut gérer .
Choisir un réacteur en ligne compatible avec votre système d'alimentation peut offrir une protection plus saine pour votre ligne et prolonger la durée de vie de l'équipement . après avoir appris les réacteurs de ligne via cet article, vous pouvez mieux comprendre les exigences de la tension, de l'actuel, de l'impédance et de la disposition du système de circuit . Si vous avez besoin de plus d'équipement et de connaissance
